扁形磁环的信号频率如何抑制干扰信号


扁形磁环在不同的频率下有不同的阻抗特性,一般在低频时阻抗很小,当信号频率升高扁形磁环表现的阻抗急剧升高。
大家都知道,扁形磁环的信号频率越高,越容易辐射出去(要买优质的电脑机箱也是要减小电磁泄漏),而一般的信号线都是没有屏蔽层的,那么这些信号线就成了很好的天线,接收周围环境中各种杂乱的高频信号,而这些信号叠加在本来传输的信号上,甚至会改变原来传输的有用信号。

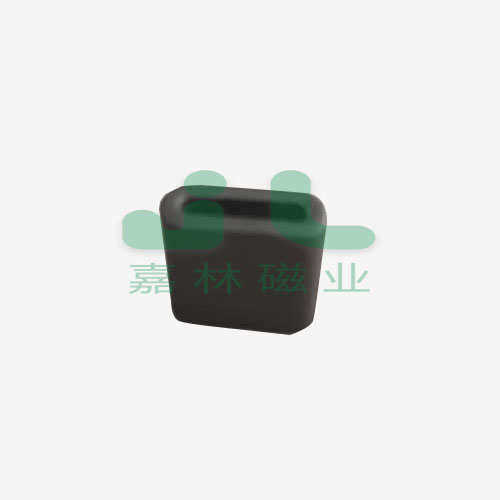

扁形磁环

​​不同磁环的不同应用场合​​

   一、磁环对铁氧体磁环和磁珠构成的吸收滤波器,除了应选用高磁导率的有耗材料外,它们在线路中对高频成分所呈现的电阻大约是十至几百Ω,因此它在高阻抗电路中的作用并不明显,相反,在低阻抗电路(如功率分配、电源或射频电路)中使用将非常有效。
二、在高频段(大于10MHz),感抗仍然保持很小,而阻抗很大,使得高频信号的能量穿过磁性材料时,转换成热量散发出去,从阻碍了高频信号的通过,抑制了高频信号的干扰,通常最佳抑制频率范围跟铁氧体抑制元件有关,通常磁导率越高,抑制频率越低,铁氧体体积越大,抑制效果也越好,体积一定时,长而细的比短而粗的抑制效果好内劲越小抑制效果也越好。
 三、不同频率下磁环有不同的阻抗特性,一般低频是阻抗很小,高频时阻抗急剧升高,信号频率越高,磁场越容易辐射出去,一般信号线是没有屏蔽的,比如现在我所用的CAN总线,这些信号线就成了完美的天线,这个天线不停的接收周围的高频信号,这些信号的叠加改变了实际要传输的信号,磁环可以很好的通过有用的信号,同时抑制高频的干扰信号。
 四、抑制共模信号干扰时,磁环可以将信号(连根差分信号线)或电源线(正负线)同时穿过磁环,为了增加效果,可以在磁环上对称的绕几圈,增加电感量,增强对共模信号的吸收效果,但是对差摸信号没有影响,元件应当安装在靠近干扰源的地方,对于输入输出电路,应尽量靠近屏蔽盒的进出口出。
那么在扁形磁环作用下,使正常有用的信号很好的通过,又能很好的抑制高频干扰信号的通过,而且成本低廉。
